CARACTERÍSTICAS
Monitoreo de mal funcionamiento multipunto, detección de temperatura de la placa principal, detección de temperatura del transformador de alto voltaje, detección de temperatura del agua de refrigeración, protección contra sobrecalentamiento IGBT, detección de temperatura del aire de entrada PSA, detección de contraflujo de agua del tubo de descarga de corona.
El equipo detiene su funcionamiento y el indicador de falla correspondiente en el panel de control se enciende cuando se detecta una falla. El equipo utilizó módulos IGBT de gran potencia, estructura de vidrio de cuarzo de deshidroxilación de larga duración, extremadamente estable y de alta eficiencia, piezas de refrigeración por agua, componentes esenciales de clase mundial y un diseño inteligente líder en el mundo.
Interfaz de 4-20 mA para control automático de salida
Salida de ozono variable 10-100%
Tecnología de descarga de corona de alto voltaje y alta frecuencia
Caja de acero inoxidable y salida de ozono SUS304.
Componentes principales de Siemens (IGBT, módulo IGBT)

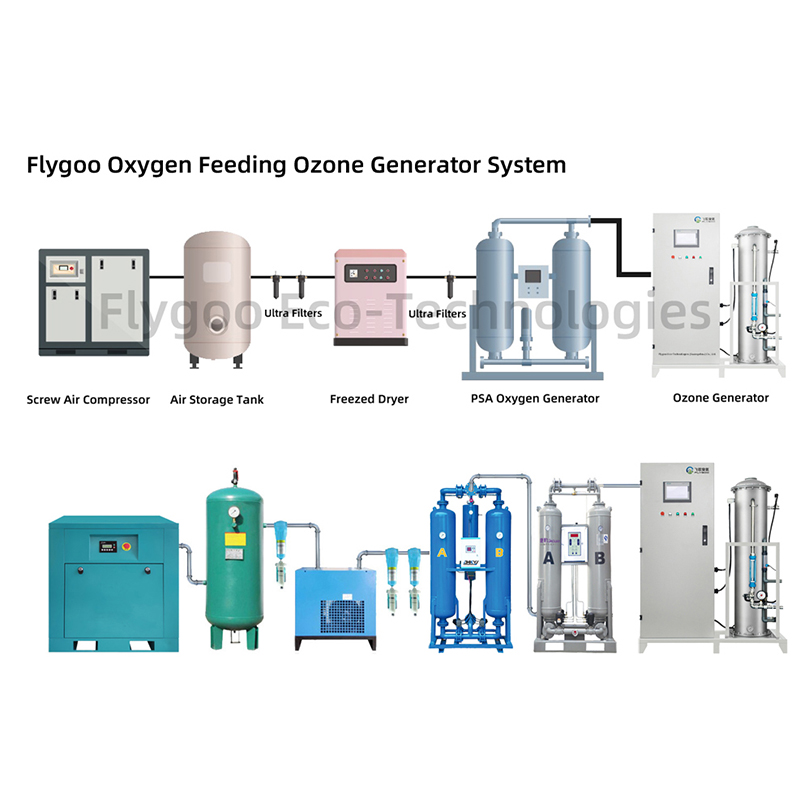

PARÁMETROS DEL PRODUCTO

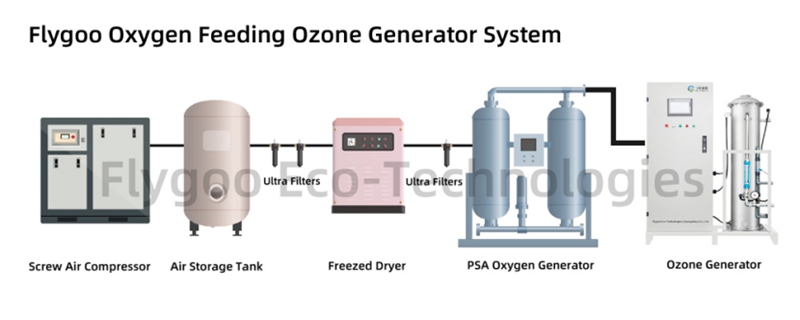

Generador de ozono con alimentación de oxígeno 500G | |||
Modelo de ozono | FG-OF-500G | Tasa de flujo de agua de refrigeración | 1-1,5m3/h |
Peso | 160kg | Salida de ozono | 500g/h |
Eléctrico | 380V/50(60)Hz/3PH | Concentración de ozono | 80-120 mg/L |
Consumo de energía | 5,5 kilovatios | Dimensión | 1100*420*1340mm |
Generador de oxígeno PSA | |||
Modelo de ozono | FG-OX | Consumo de energía | 0,2 kw |
Peso | / | Dimensión | 1150*1100*1720mm |
Tasa de flujo de oxígeno | 5m3/hora | Pureza del oxígeno | 92-94% |
Secador de aire por adsorción | |||
Modelo | FG-20 | Consumo de energía | |
Peso | 60kg | Dimensión | |
Caudal de aire | 3m3/minuto | Punto de rocío de la fuente de gas | |
Tanque de almacenamiento de aire | |||
Modelo | FG-C-0.3 | Presión de trabajo | 1,2 MPa |
Peso | 75 kilos | Dimensión | 550*1590mm |
Compresor de aire de tornillo | |||
Modelo | FG-15A | Consumo de energía | 15kW |
Peso | 231 kilos | Dimensión | 1080*750*1000mm |
Caudal de aire | 2,2 m3/min | Método | Tipo de tornillo |
Enfriador de agua | |||
Modelo | FG-WC | Consumo de energía | 2,5 KW |
Peso | 69kg | Dimensión | 670*470*890mm |
Potencia de enfriamiento | 5.17KW | Refrigerante | R410A |
TÉCNICA BÁSICA
Este generador de ozono integra tecnología avanzada de energía inversora de alta frecuencia que utiliza módulos IGBT importados y control de circuito PID (con chip DSP) para un funcionamiento estable. Su núcleo emplea un sistema de refrigeración por agua de descarga de microespacios con tubos de cuarzo de deshidroxilación y electrodos de acero inoxidable 316L, logrando altas concentraciones de ozono de hasta 120 mg/L.
El sistema está controlado por un PLC SIEMENS con una pantalla táctil HMI para monitoreo en tiempo real y operación local/remota. Cuenta con una construcción integral de acero inoxidable (cuerpo y tuberías de 304, electrodos internos de 316L) e incluye monitoreo de fallas multipunto, parada de emergencia y opciones de control personalizables.

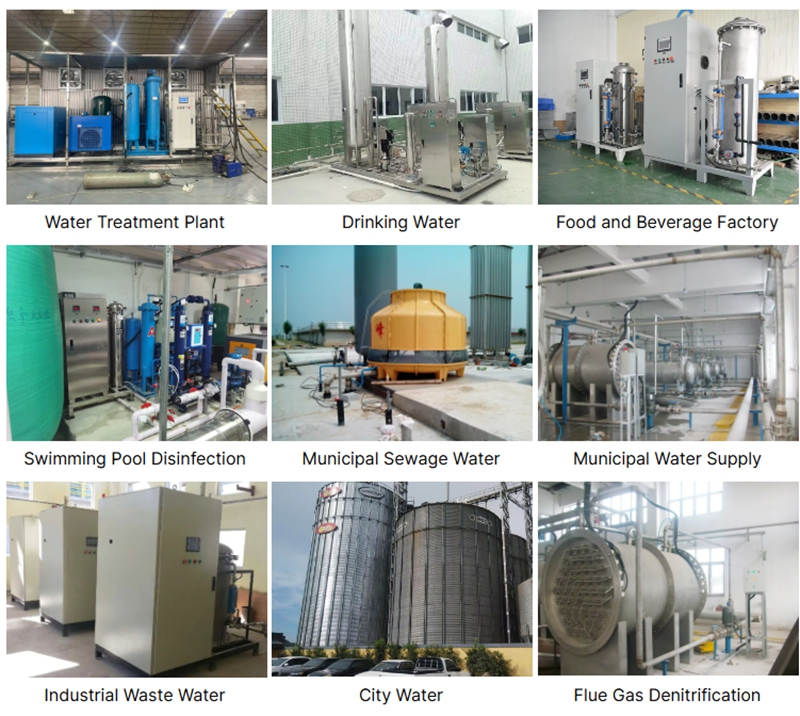

Aplicación de ozono
Este sistema versátil proporciona un tratamiento esencial en numerosas aplicaciones, incluidos entornos municipales e industriales, como plantas de tratamiento de agua, suministro de agua municipal, aguas residuales y aguas residuales industriales. También admite usos específicos en la producción de agua potable, fábricas de alimentos y bebidas y desinfección de piscinas, junto con aplicaciones de purificación del aire como la desnitrificación de gases de combustión.
