CARACTERÍSTICAS:
Controles de botón fáciles de usar: indicadores de monitoreo completo del sistema
Sistema de ozono controlado por microprocesador con arranque suave incorporado y autodiagnóstico.
Bomba de refuerzo de paletas rotativas: aumenta el suministro de agua a baja presión para una mejor cobertura
Producción de ozono hasta 45 gramos/hora mediante salida de gas.
La tasa de dosificación típica de ozono es de 8,0 ppm a 10 ppm (flujo mayor con corriente lateral)
Salida de gas ozono y oxígeno controlada por separado (programable por el usuario)
Concentrador de oxígeno incorporado que suministra 94,4% de oxígeno
Tasa de dosificación típica de ozono de hasta 5,0 ppm en recirculación de agua
Estructura de tubo de acero inoxidable soldado y exterior de acero inoxidable resistente al agua.
Compresor de aire sin aceite incorporado
Diseñado para un fácil acceso al servicio o mantenimiento
Las piezas críticas están completamente contenidas para un funcionamiento seguro en el agua.
Estructura de tubo de acero inoxidable soldado y exterior de acero inoxidable resistente al agua.
Medidor de flujo de gas ozono/oxígeno
COMPONENTES
Celda de reactor de ozono enfriado por aire
Concentrador de oxígeno incorporado
Compresor de aire interior sin aceite
Inyector de flujo lateral integrado y mezclador estático
Analizador de ozono disuelto
Destructor de ozono
Preventor de retorno de agua
Bomba inyectora a bordo
Tanque de contacto SUS304
Protección contra sobrecalentamiento
APLICACIONES:
Aclarado final/desinfección de superficies de:
barriles
Tanques
Equipos de embotellado
Pisos/paredes
Líneas de transferencias
Drenajes
Pumps
lavado de manzana
válvulas
Equipo de proceso
Gaseo de barriles y tanques y
preservación (reemplazo del dióxido de azufre)
Fuente microoxi (reemplazo del tanque de oxígeno)
Desinfección ambiental
con gasificación de ozono para controlar
contaminantes en el aire
PARÁMETROS DEL PRODUCTO
Artículo | Unidad | FG-OWS |
Fuerza | w | 1000W |
Eléctrico | VCA/Hz | 220V/50,60Hz/1F |
Peso | kilos | 85kg |
Tamaño | milímetros | 440*1100*1270mm |
Tasa de flujo de agua diseñada | m3/hora | 1-2 |
Tasa de ozono disuelto en el agua | PPM | 5-8 |
Tasa de concentración de ozono | mg/hora | Suministro de oxígeno: 100~120 |
Recinto | / | Acero inoxidable |
Modo de enfriamiento | / | Refrigeración por aire |
Suministro de gas | --- | Concentrador de oxígeno incorporado |
Accesorios de entrada y salida de agua | Pulgada | 1/2'' |
Máx. Presión del reactor | PSI (barra) | 12 (0,8) |
Manguera y pistola de lavado | --- | Sí |
Destructor de ozono residual interno | --- | Sí |
Humedad ambiental requerida | % | <70 |
Temperatura ambiente requerida | °C | <40 |
Garantía | meses | 12 |
¿Cómo funciona?

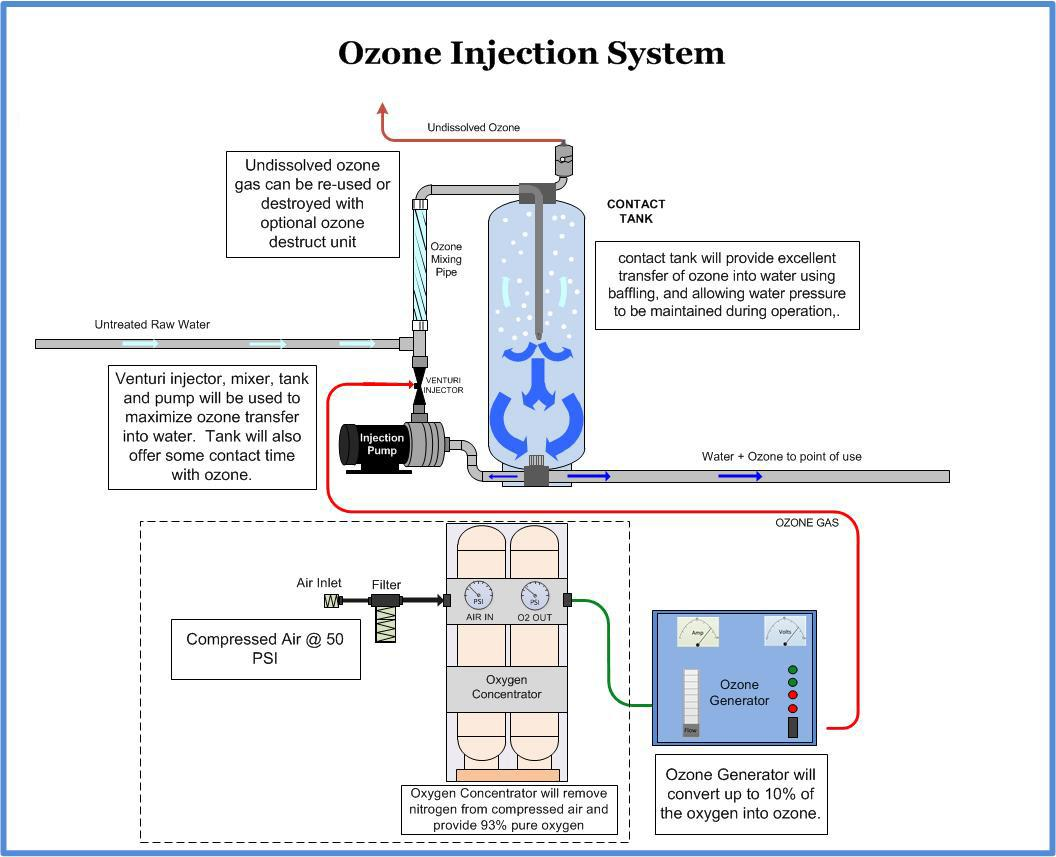

El sistema comienza con el suministro de aire comprimido (aproximadamente 50 PSI) al generador de ozono. El generador primero elimina el nitrógeno del aire, proporcionando una corriente de gas que consta de aproximadamente un 95 % de oxígeno puro. Luego convierte hasta el 10% de este oxígeno en ozono (O₃) mediante descarga eléctrica. La mezcla resultante de ozono y oxígeno se inyecta en la corriente de agua mediante un inyector venturi. Una bomba crea el diferencial de presión de agua necesario para impulsar el venturi, que atrae el gas ozono al agua a través del vacío e inicia la mezcla.
Esta mezcla de agua y ozono luego ingresa a un tanque de contacto exclusivo. Dentro del tanque, se emplean deflectores para mejorar la mezcla y maximizar la transferencia de masa de ozono al agua, al mismo tiempo que proporcionan un tiempo de contacto crucial para que el ozono reaccione. El diseño del tanque mantiene la presión del agua del sistema durante la operación. El agua tratada, que ahora contiene ozono disuelto, sale del tanque y se dirige al punto de uso. Cualquier ozono no utilizado y desgasificado del tanque de contacto puede recircularse o destruirse de forma segura mediante una unidad de destrucción de ozono opcional.
